Hoe worden motoren geassembleerd?

Motormontage is het nauwgezette, opeenvolgende proces waarbij met precisiebewerkte interne en externe componenten worden samengevoegd om een functionele verbrandingsmotor te vormen.Het volgt een systematische bottom-up bouwmethode De installatie van het roterende apparaat, het monteren van de cilinderkop en het bevestigen van alle externe toebehoren vereisen een strenge tolerantie, een goede smeer, een goede afwerking van de vloeistof en een goede afwerking van de vloeistof.en correcte koppelwaarden om de betrouwbaarheid op lange termijn te waarborgen.

1Voorbereiding van het motorblok

Voordat de montage begint, wordt het blote motorblok grondig voorbereid.De cilinderboringen worden gemeten en gepoets voor een goede ring zitplaatsen, en het dekoppervlak wordt gecontroleerd dat het vlak is binnen de OEM-tolerantie.

2De roterende vergadering (onderkant)

De onderkant vormt de rotatie-kern van de motor, de basis waarop alles anders is gebouwd.

Crankwals en lagers

De precieze hoofdlagers worden in de blokzadels geplaatst en royaal bedekt met smeermiddel voor de montage.Met behulp van een gekalibreerde koppelknopEen laatste rotatiecontrole bevestigt dat de krukas vrij draait zonder binding.

Kolven en verbindingsstaven

Met behulp van een ringcompressor glijden elke zuiger- en staafassemblage in de cilinder.De staaf groot einde bevestigt aan de krukas journal, en de dopbouten worden volgens de specificatie gedraaid. Plastigauge verifieert tijdens deze stap de lagerafstand.

3. De bovenkant (cilinderkop en valvetrein)

Na voltooiing van de roterende montage wordt de cilinderkop voorbereid om de verbrandingskamers te verzegelen:

Installatie van de kamshaft

De camshaft wordt in de blok- of cilinderkop geplaatst, afhankelijk van de motorarchitectuur.de nokkenassen worden rechtstreeks op de cilinderkop gemonteerd met behulp van lagertopen die volgens de specificaties worden gedraaidVoor de motoren met schokkracht wordt de kamshaft in het blok geplaatst met in de liftboringen geplaatste liften.

Montage van de cilinderkop

Een hoge kwaliteit meerlagig stalen (MLS) koppakking wordt op het blokdek geplaatst nooit een oude pakking hergebruiken.Het cilinderhoofd wordt verlaagd op de lokalisatie duvelsHet koppel wordt in een precieze kruisvolgorde toegepast, meestal in drie fasen, om de klemkracht gelijkmatig te verdelen en vervorming te voorkomen.Voor schroeven met koppel tot rendement (TTY) is een extra hoekstrekkingsstap nodig na de uiteindelijke koppelwaarde..

Montage van de valvetrein

Op OHC-motoren worden de schommelarmen op hun steunpunten geplaatst en wordt de klepklem aangepast aan de specificatie met behulp van voelafmeters.hydraulische wimperregulators of emmer tapets zitten tussen de cam lobe en de klep stamAlle contactpunten ontvangen de montagepasta voordat de kleppenbekleding wordt verzegeld en geïnstalleerd.

4. Tijdsysteem en deksels

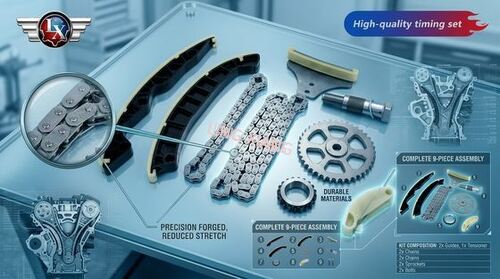

De uitlijning van de timing is een van de meest kritische precisie-operaties in de motorassemblage.De krukas en de kamshaft moeten perfect op elkaar zijn uitgerust, zelfs met één tand af en de motor kan slecht draaien, vermogen verliezen, of valve-piston contact ondervinden. De timing keten of riem wordt geïnstalleerd samen met spanningsmiddelen, gidsen en ijdler tandwielen. Voor- en achterhoofddichtingen worden in hun behuizingen gedreven,en de timing dekking en de oliepan worden geïnstalleerd met gebruikmaking van verse pakkingen en anaërobe afdichtingsmiddel indien gespecificeerd.

5Eindkleding en testen

Wanneer de motor mechanisch voltooid is, zijn externe componenten gemonteerd: inlaatcollector, uitlaatcollector, waterpomp, alternator, startmotor, brandstofinjectors, ontstekingsspellen,en alle sensoren (camshaftpositieVoor de installatie in een voertuig worden de bedradingsbanden opgesteld en bevestigd.de motor wordt onderworpen aan kwaliteitsbeveiligingstests ️ handmatige rotatie om te controleren of er binding is, gevolgd door een dynamo om de compressie in alle cilinders, de oliedruk bij leegstand en onder belasting, de integriteit van het koelmiddelstelsel en het vermogen van de fabrikant te controleren.

Professionele assemblage versus doe-het-zelf: waarom precisie belangrijk is

Conclusie:Een professioneel geassembleerde motor, gebouwd volgens OEM-specificaties met de juiste gereedschappen en kwaliteitscontrole, is het verschil tussen betrouwbaarheid op lange termijn en vroegtijdige catastrofale storing.Het leveren van producten van gecertificeerde fabrikanten zorgt ervoor dat elk apparaat aan deze normen voldoet voordat het in de installatiezone komt..
