Wie werden Motoren zusammengebaut?

Die Motorenmontage ist der sorgfältige, sequentielle Prozess, bei dem präzise bearbeitete interne und externe Komponenten zusammengefügt werden, um einen funktionsfähigen Verbrennungsmotor zu bilden.Es folgt einer systematischen Bottom-up-Baumethodik Die Anlage der Drehvorrichtung, die Anbringung des Zylinderkopfes und die Anbringung aller externen Zubehörteile erfordern eine hohe Toleranz, eine ordnungsgemäße Schmierung,und korrekte Drehmomentwerte, um langfristige Zuverlässigkeit zu gewährleisten.

1. Vorbereitung des Motorblocks

Bevor die Montage beginnt, wird der Motorblock gründlich vorbereitet: Die Techniker reinigen die Ölläden, entfernen die Oberflächen und prüfen, ob es keine Risse oder Verformungen gibt.Die Zylinderbohrungen werden gemessen und geschärft, damit die Ringe richtig sitzen können., und die Deckoberfläche wird innerhalb der OEM-Toleranzen als flach überprüft.

2Die Rotationsversammlung (Unterste Ende)

Das untere Ende bildet den Drehkern des Motors, das Fundament, auf dem alles andere aufgebaut ist.

Kurbelwelle und Lager

Die Präzisions-Haupthänge werden in die Blocksattel gelegt und großzügig mit Schmiermittel beschichtet.Mit einem kalibrierten DrehmomentschlüsselBei einer letzten Drehmomentprüfung wird bestätigt, daß die Kurbelwelle frei und ohne Bindung dreht.

Kolben und Verbindungsstangen

Die Kolbenringe werden anhand von Messgeräten auf die Endlücke überprüft und dann mit Lücken in 120-Grad-Intervallen installiert.Die Stange große Ende befestigt sich an der Kurbelwelle Journal, und die Verschlussschrauben werden nach Spezifikation gedreht. Plastigauge überprüft während dieses Schrittes die Lagerfreiheit.

3. Der Oberteil (Zylinderkopf und Ventilzug)

Nach Fertigstellung der rotierenden Baugruppe ist der Zylinderkopf vorbereitet, um die Verbrennungskammern zu versiegeln:

Einrichtung der Kammschaft

Die Nockenwelle wird je nach Motorarchitektur in den Block- oder Zylinderkopf eingesetzt.die Nockenwellen sind direkt am Zylinderkopf montiert, wobei die Lagerkappen nach den Spezifikationen gedreht werdenBei Schubmotor wird die Nockenwelle im Block mit in den Aufzugsbohrungen positionierten Aufzügern angebracht.

Aufbau des Zylinderkopfes

Auf dem Blockdeck wird eine hochwertige Mehrschicht-Stahl-Kopfdichtung (MLS) platziert.Der Zylinderkopf wird auf die Lokalisierungsstangen abgesenktDas Drehmoment wird in einer präzisen Querfolge, typischerweise in drei Stufen, angewendet, um die Klemmkraft gleichmäßig zu verteilen und Verkrümmung zu verhindern.Drehmoment-zu-Leistung (TTY) -Schrauben erfordern eine zusätzliche Winkelspannung über den endgültigen Drehmomentwert hinaus.

Anordnung des Ventilzugs

Bei OHC-Motoren werden die Pushrods durch den Zylinderkopf eingeführt, die Schaukelräume an ihren Drehpunkten positioniert und die Ventilspitze anhand von Findermessern an die Spezifikation angepasst.hydraulische Wimpernregulierungen oder Eimer-Tappen zwischen dem Kammlappen und dem VentilstammAlle Berührungspunkte erhalten vor der Versiegelung und Montage der Ventilhülle eine Montagepaste.

4Zeitplanung und Abdeckung

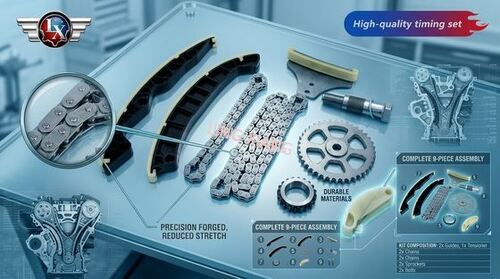

Die Zeitausrichtung ist eine der wichtigsten Präzisionsoperationen bei der Motorenmontage.Die Kurbelwelle und die Nockenwelle müssen perfekt ausgerichtet sein. Auch wenn nur ein Zahn abfällt, kann der Motor schlecht laufen., Leistung verlieren oder Ventil-Kolben-Kontakt erleiden. Die Zeitkette oder das Gürtel wird zusammen mit Spannern, Führungen und Idler-Zwiebeln installiert.und die Zeitdeckel und die Ölpfanne mit frischen Dichtungen und, soweit angegeben, anaerobem Dichtungsmittel installiert sind.

5Abschlusskleidung und Prüfung

Mit dem mechanisch vollständigen Motor sind externe Komponenten ausgestattet: Einlass- und Abgasspülkörper, Wasserpumpe, Generator, Startermotor, Kraftstoffeinspritzer, Zündspulen,und alle Sensoren (Kammwellenposition)Vor dem Einbau in ein Fahrzeug werden die Kabelbänder ausgerichtet und gesichert.Der Motor wird einer Qualitätssicherungstestung unterzogen., gefolgt von einem Dynamometerlauf, um die Kompression in allen Zylindern, den Öldruck beim Leerlauf und unter Last, die Integrität des Kühlmittelsystems und die Leistung im Vergleich zu den Fabrikvorgaben zu überprüfen.

Professionelle Montage vs. Selbstfertigung: Warum Präzision zählt

Schlussfolgerung:Ein professionell zusammengebauter Motor, nach OEM-Spezifikationen gebaut, mit geeigneten Werkzeugen und Qualitätskontrolle, ist der Unterschied zwischen langfristiger Zuverlässigkeit und einem vorzeitigen katastrophalen Ausfall.Die Beschaffung von Zertifizierten Herstellern stellt sicher, dass jede Einheit diese Normen erfüllt, bevor sie in die Installationsstelle gelangt.
