L'assemblage du moteur est le processus méticuleux et séquentiel consistant à joindre des composants internes et externes usinés de précision pour former un moteur à combustion interne fonctionnel.Il suit une méthodologie systématique de construction ascendante à commencer par le bloc moteur nu, l'installation de l'ensemble tournant, le montage de la tête de cylindre et la fixation de tous les accessoires externes.et des valeurs de couple correctes pour assurer la fiabilité à long terme.
1. Préparation du bloc moteur
Avant de commencer le montage, le bloc moteur est soigneusement préparé: les techniciens nettoient les galeries d'huile, débarrassent les surfaces et vérifient les fissures ou les déformations.Les trous des cylindres sont mesurés et affinés pour un bon emplacement des anneaux, et la surface du pont est vérifiée à plat dans les limites de la tolérance OEM.
2L'Assemblée tournante (en bas)
L'extrémité inférieure forme le noyau de rotation du moteur, la base sur laquelle tout le reste est construit.
Arbre à vilebrequin et roulements
Les roulements principaux de précision sont placés dans les sellettes de bloc et généreusement recouverts de lubrifiant de montage.À l'aide d'une clef à couple calibréeDans ce cas, les techniciens serrent chaque boulon de bouchon dans la séquence et les étapes spécifiées, généralement dans un schéma de couple en deux ou trois étapes.
Pistons et tiges de raccordement
Les anneaux de piston sont vérifiés pour les trous d'extrémité à l'aide de jauges de ressenti, puis installés avec des trous échelonnés à des intervalles de 120 degrés.La tige de grande fin attache au journal du vilebrequin, et les boulons de capuche sont soumis à un couple conforme aux spécifications Plastigauge vérifie le dégagement du roulement pendant cette étape.
3Le haut de gamme (tête de cylindre et train de soupapes)
Une fois l'ensemble rotatif terminé, la tête de cylindre est préparée pour sceller les chambres de combustion:
Installation de l'arbre à cames
L'arbre à cames est inséré dans le bloc ou la tête de cylindre selon l'architecture du moteur.les arbres à cames sont installés directement sur la tête du cylindre à l'aide de bouchons de roulement à couple selon les spécificationsDans les deux cas, le lubrifiant d'assemblage est appliqué généreusement sur tous les lobes de cames et les journaux de roulement.
Montage de la tête de cylindre
Un joint de tête en acier multicouche (MLS) de haute qualité est placé sur le pont en blocs.La tête du cylindre est abaissée sur les doigts de localisationLe couple est appliqué dans une séquence croisée précise, généralement en trois étapes, pour répartir uniformément la force de serrage et prévenir la déformation.Les boulons à couple à rendement (TTY) nécessitent une étape de serrage d'angle supplémentaire au-delà de la valeur finale du couple..
Assemblage du train de soupapes
Les poussoirs sont insérés à travers la tête du cylindre (sur les moteurs à poussoir), les bras de balançoire sont positionnés sur leurs point d'appui et le pinceau de soupape est ajusté aux spécifications à l'aide de jauges de ressenti.les régulateurs hydrauliques de cils ou les tapis de godet se trouvent entre le lobe de cames et la tige de vanneTous les points de contact reçoivent une pâte de montage avant que le couvercle de vanne ne soit scellé et installé.
4Système de chronométrage et couvertures

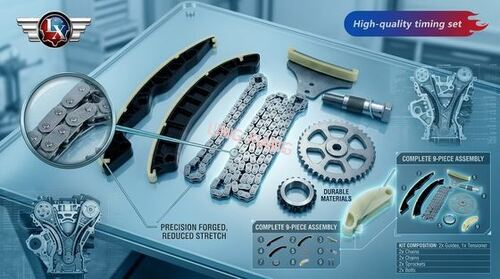

L'alignement du temps est l'une des opérations de précision les plus critiques dans l'assemblage du moteur.Le vilebrequin et l'arbre à cames doivent être parfaitement alignés, même si une dent est déviée et le moteur peut mal fonctionner.La chaîne de réglage ou la courroie est installée avec des tensionneurs, des guides et des engrenages de marche au ralenti.et le couvercle de réglage et la cuve à huile sont installés avec des joints frais et un scellant anaérobie, le cas échéant.
5- Vêtement final et test
Lorsque le moteur est mécaniquement complet, des composants externes sont installés: collecteur d'admission, collecteur d'échappement, pompe à eau, alternateur, moteur de démarrage, injecteurs de carburant, bobines d'allumage,et tous les capteurs (position de l'arbre à cames)Avant l'installation dans un véhicule, les câbles doivent être fixés et fixés à une distance de deux ou trois mètres.le moteur est soumis à des essais d'assurance de la qualité (rotation manuelle pour vérifier la liaison), suivie d'une course au dynamomètre pour vérifier la compression dans toutes les bouteilles, la pression d'huile au ralenti et sous charge, l'intégrité du système de refroidissement et la puissance de sortie par rapport aux spécifications d'usine.
Montage professionnel contre bricolage: pourquoi la précision est importante
| Aspect de l'assemblage |
Atelier professionnel |
Risque du bricolage |
| Précision du couple |
Des outils pour la fabrication de chaussures de sport |
Force de serrage du boulon incohérente |
| Dégagement du roulement |
Vérification au micromètre et au plastique |
Retour prématuré ou convulsion du roulement |
| Réservoir d'étanchéité de l'anneau |
Mesurée dans chaque orifice de la bouteille |
Perte de compression ou rupture de l'anneau |
| Alignement du temps |
Marque d'usine + roue de degré |
Risque de contact entre la soupape et le piston |
| Épreuves postérieures à la construction |
Dyno exécuté avec enregistrement de données |
Problèmes inconnus jusqu'au démarrage du véhicule |
Conclusion:Un moteur assemblé professionnellement, construit selon les spécifications OEM avec des outils appropriés et un contrôle de qualité, est la différence entre fiabilité à long terme et défaillance catastrophique prématurée.L'approvisionnement auprès de fabricants certifiés garantit que chaque unité répond à ces normes avant d'atteindre la zone d'installation.
