¿Cómo se ensamblan los motores?

El ensamblaje del motor es el proceso meticuloso y secuencial de unir componentes internos y externos mecanizados con precisión para formar un motor de combustión interna funcional. Sigue una metodología de construcción sistemática de abajo hacia arriba, comenzando con el bloque del motor desnudo, instalando el conjunto giratorio, ajustando la culata y acoplando todos los accesorios externos. Cada paso exige tolerancias exactas, lubricación adecuada y valores de par correctos para garantizar la fiabilidad a largo plazo.

1. Preparación del bloque del motor

Antes de que comience cualquier ensamblaje, el bloque del motor desnudo se somete a una preparación exhaustiva. Los técnicos limpian las galerías de aceite, desbarban las superficies e inspeccionan en busca de grietas o deformaciones. Se miden los cilindros y se rectifican para un asiento adecuado de los anillos, y se verifica que la superficie del bloque esté plana dentro de la tolerancia del fabricante del equipo original (OEM).

2. El conjunto giratorio (la parte inferior)

La parte inferior forma el núcleo giratorio del motor, la base sobre la que se construye todo lo demás. Esta etapa implica dos subconjuntos críticos:

Cigüeñal y cojinetes

Los cojinetes principales de precisión se colocan en las bases del bloque y se recubren generosamente con lubricante de ensamblaje. El cigüeñal se baja cuidadosamente a su posición y se instalan las tapas de los cojinetes principales. Utilizando una llave dinamométrica calibrada, los técnicos aprietan cada tornillo de la tapa en la secuencia y etapas especificadas, típicamente un patrón de par de dos o tres pasos. Una comprobación rotacional final confirma que el cigüeñal gira libremente sin atascos.

Pistones y bielas

Los anillos del pistón se comprueban el espacio libre del extremo utilizando galgas de espesores, y luego se instalan con los espacios escalonados a intervalos de 120 grados. Utilizando un compresor de anillos, cada conjunto de pistón y biela se desliza en su cilindro. El extremo grande de la biela se acopla al muñón del cigüeñal y los tornillos de la tapa se aprietan según las especificaciones; el Plastigauge verifica la holgura de los cojinetes durante este paso.

3. La parte superior (culata y tren de válvulas)

Con el conjunto giratorio completo, la culata se prepara para sellar las cámaras de combustión:

Instalación del árbol de levas

El árbol de levas se inserta en el bloque o en la culata, dependiendo de la arquitectura del motor. Para diseños de árbol de levas en cabeza (OHC), los árboles de levas se instalan directamente en la culata utilizando tapas de cojinetes apretadas según las especificaciones. Para motores de varillas de empuje, el árbol de levas gira en el bloque con los taqués posicionados en los alojamientos de los taqués. En cualquier caso, se aplica generosamente lubricante de ensamblaje a todas las levas y muñones del árbol de levas.

Montaje de la culata

Se coloca una junta de culata de acero multicapa (MLS) de alta calidad sobre la superficie del bloque; nunca se debe reutilizar una junta vieja. La orientación de la junta es fundamental: los pasajes de refrigerante y aceite deben alinearse perfectamente. La culata se baja sobre los pasadores de localización y se instalan los tornillos o espárragos de la culata. El par se aplica en una secuencia precisa de cruzado, típicamente en tres etapas, para distribuir la fuerza de sujeción de manera uniforme y evitar deformaciones. Los tornillos de par de rendimiento (TTY) requieren un paso adicional de apriete angular más allá del valor de par final.

Ensamblaje del tren de válvulas

Se insertan las varillas de empuje a través de la culata (en motores de varillas de empuje), se posicionan los balancines en sus puntos de apoyo y se ajusta la holgura de las válvulas según las especificaciones utilizando galgas de espesores. En motores OHC, los ajustadores de holgura hidráulicos o taqués de copa se sitúan entre la leva y el vástago de la válvula, manteniendo automáticamente la holgura adecuada. Todos los puntos de contacto reciben pasta de ensamblaje antes de sellar e instalar la tapa de balancines.

4. Sistema de distribución y cubiertas

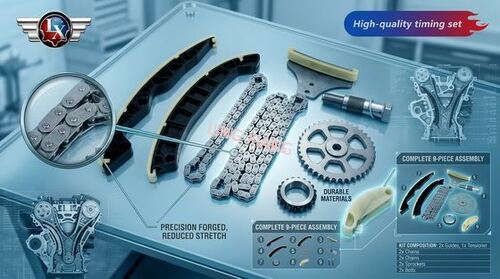

La alineación de la distribución es una de las operaciones de precisión más críticas en el ensamblaje del motor. Las marcas de distribución del cigüeñal y del árbol de levas deben estar perfectamente alineadas; con un solo diente de desfase, el motor puede funcionar mal, perder potencia o sufrir contacto entre válvulas y pistones. Se instala la cadena o correa de distribución junto con los tensores, guías y piñones locos. Los retenes principales delantero y trasero se introducen en sus alojamientos, y se instalan la tapa de distribución y el cárter de aceite utilizando juntas nuevas y sellador anaeróbico donde se especifica.

5. Acabado final y pruebas

Con el motor mecánicamente completo, se montan los componentes externos: colector de admisión, colector de escape, bomba de agua, alternador, motor de arranque, inyectores de combustible, bobinas de encendido y todos los sensores (posición del árbol de levas, posición del cigüeñal, picado, presión de aceite). Se enrutan y aseguran los mazos de cables. Antes de la instalación en un vehículo, el motor se somete a pruebas de control de calidad: rotación manual para comprobar si hay atascos, seguida de una prueba en dinamómetro para verificar la compresión en todos los cilindros, la presión de aceite en ralentí y bajo carga, la integridad del sistema de refrigeración y la potencia de salida en comparación con las especificaciones de fábrica.

Ensamblaje profesional vs. bricolaje: por qué la precisión importa

Conclusión:Un motor ensamblado profesionalmente, construido según las especificaciones del OEM con herramientas adecuadas y control de calidad, es la diferencia entre la fiabilidad a largo plazo y un fallo catastrófico prematuro. El abastecimiento de fabricantes certificados garantiza que cada unidad cumpla estas normas antes de llegar a la bahía de instalación.
